REPARACIÓN EMBRAGUE VESPA 200
« en: Enero 30, 2015, 23:28 »
Hola amigos del foro de Almeria!, os coloco el brico de desmontar y dejar en condiciones un embrague de VESPAS 200.
Ayudado por un amigo hemos hecho unas buenas imágenes…al grano…
MATERIAL PRECISO.-
Llave de 7 para soltar el cable de embrague,
Llave de 10 para quitar plato de embrague,
Destornillador  pequeño para desbloquear  arandela freno, y también para chapa que presiona empujador.
Útil  para quitar tuerca almenada, necesitaremos llave de vaso de 17
Útil casero en forma de S para sujetar el plato y aflojar tuerca embrague
2 destornilladores planos.
Útil casero con tornillo y arandelas para compresión de muelles y montar y desmontar discos.
Llaves para el útil realizado.
MATERIAL DE REPOSICION.-PRECIO APROXIMADO DE MATERIALES
Los tres disco de embrague.(introducirlos en aceite que utilizaremos posteriormente)12 e
OTROS SI SE PRECISA:
Aceite, por supuesto sin detergentes.
Junta de tapa plato embrague, 1 e.
Cable embrague. 1 e
Prisionero de cable. 0,50 e
Empujador embrague. 1,50
Platillo y muelle del empujador ,5 e
Arandela almenada
Tuerca almenada ,2 e,ambas cosas
2 Discos intermedios, 2 euros c.u.
Casquillo de Bronce de campana interior. 2 e (ó rodamiento 24x28x17, como indica compañero Sprint150)
Arandela de latón de separación de engranaje,1 e
7 muelles
7 cazoletas de asentamiento de muelles al exterior de campana. 8 e.kit con platillos y clip cierre.

Comenzamos quitando el cable de embrague con la llave de 7, ya que si quitamos el plato y la bieleta del embrague está en tensión, puede escupirnos el empujador, hacia el motor, mejor no arriesgarse.
Aflojamos los 3 tornillos de 10, mejor con llave de carraca.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/00_zpsc44cb06c.jpg
REPARACIÓN EMBRAGUE VESPA 200


La tapa de embrague lleva una goma de torica, por lo que es posible nos cueste un poco “despegarla”, no hacer palancas con destornilladores ni cosas que puedan marcar aluminio, mejor golpecitos secos e intentos de giro, terminará soltando.
OJO con el empujador, que no os caiga, ya sabéis, y si podéis inclinar hacia vosotros, mejor para evitarlo.

Con la tapa fuera nos encontramos con la chapa que presiona el empujador, fijaros como está colocada, tiene una zona plana, que coincidirá al colocarla con zona plana del agujero de campana de embrague. Podéis quitar con destornillador pequeño movilizando muelle en la zona del agujero grande que posee y le da movilidad hacia atrás.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/1_zps5e91c2e8.jpg
REPARACIÓN EMBRAGUE VESPA 200


Aparece la tuerca almenada de embrague con su arandela almenada que la sujeta.
Abrimos del todo la ceja de la arandela que presiona sobre la tuerca, con destornillador pequeño.
http://i1168.photobucket.com/albums/r500/flvm/tuercaalmenada_zpsc79fad0b.jpg
REPARACIÓN EMBRAGUE VESPA 200

Colocamos sobre tuerca almenada el útil para extraer esta, con llave de vaso de 17.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/4_zpsd79522ed.jpg
REPARACIÓN EMBRAGUE VESPA 200


Colocamos un gancho en forma de S, (existe un útil, pero esto funciona perfecto) en los agujeros de los discos y sobre uno de los tornillos que volveremos a colocar, introducirlo bien para que no afecte a la rosca.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/3_zps3d16b326.jpg
REPARACIÓN EMBRAGUE VESPA 200


Una vez sacamos la tuerca, la arandela saldrá con campana, no hace falta extraigamos.

Con dos destornilladores planos, haremos palanca a cada lado de la campana de embrague, para sacar esta.No nos olvidemos de la chaveta que la mantiene centrada al eje, que podría, en caso de manipular con brusquedades caer en el motor….puf..
http://i1168.photobucket.com/albums/r500/flvm/embraguee/5_zps17cea91d.jpg
REPARACIÓN EMBRAGUE VESPA 200


No suele ocurrir, pero hay a quien le ha pasado; en este caso se quedó en su sitio, seguimos.
Con la campana fuera procedemos a desmontar.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/31_zps59794f8d.jpg
REPARACIÓN EMBRAGUE VESPA 200


Os coloco el desmontaje con la prensa, pero para montar utilizaré el útil casero de tornillo.
Presionamos y liberamos todo al quitar el aro de acero, soltamos presión salen los discos y separadores empujados por los 7 muelles.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/7_zps03c0f0b8.jpg
REPARACIÓN EMBRAGUE VESPA 200


Orden de retirada del material, que colocamos por su orden y en mi caso en misma posición de colocación, sobre la mesa..
http://i1168.photobucket.com/albums/r500/flvm/embraguee/16_zps27318547.jpg
REPARACIÓN EMBRAGUE VESPA 200

Clip de cierre,disco plano con corcho de embrague hacia separador,imagen con todo conjunto separado..
http://i1168.photobucket.com/albums/r500/flvm/embraguee/8_zps4da66559.jpg
REPARACIÓN EMBRAGUE VESPA 200

separador,
http://i1168.photobucket.com/albums/r500/flvm/embraguee/9_zpsf3784261.jpg
REPARACIÓN EMBRAGUE VESPA 200


disco doble corcho,
http://i1168.photobucket.com/albums/r500/flvm/embraguee/10_zpsa97dc5d1.jpg
REPARACIÓN EMBRAGUE VESPA 200

separador,
http://i1168.photobucket.com/albums/r500/flvm/embraguee/11_zps70565f7e.jpg
REPARACIÓN EMBRAGUE VESPA 200

disco doble corcho
http://i1168.photobucket.com/albums/r500/flvm/embraguee/12_zps9b41475c.jpg
REPARACIÓN EMBRAGUE VESPA 200

disco con engranaje que lo separa casquillo de latón de la base,
http://i1168.photobucket.com/albums/r500/flvm/embraguee/13_zpsfc4270d9.jpg
REPARACIÓN EMBRAGUE VESPA 200


arandela de latón y plato que por abajo sujeta muelles y lleva casquillo de bronce
http://i1168.photobucket.com/albums/r500/flvm/embraguee/14_zps9c4520d1.jpg
REPARACIÓN EMBRAGUE VESPA 200


muelles y campana externa
http://i1168.photobucket.com/albums/r500/flvm/embraguee/15_zps3eb28706.jpg
REPARACIÓN EMBRAGUE VESPA 200


En mi caso he sustituido casquillo de bronce, (podéis colocar rodamiento 24x28x17)ya que se salía solo y ha de estar fijo, así como arandela de latón que ya no existía como veis en la imagen y tapitas de muelles, ya que alguna estaba rayada, y por supuesto los discos.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/17_zpsc65c8cce.jpg
REPARACIÓN EMBRAGUE VESPA 200

http://i1168.photobucket.com/albums/r500/flvm/embraguee/20A_zps01464f7f.jpg
REPARACIÓN EMBRAGUE VESPA 200


ORDEN DE MONTAJE CON ÚTIL CASERO.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/18_zpsc0196684.jpg
REPARACIÓN EMBRAGUE VESPA 200

Un tornillo que pase de lado a lado por interior de campana y tuerca y arandela para presionar muelles.
Hemos de colocar el agujero de interior de campana que coincida con agujero de campana y con un destornillador, colocamos los muelles en su asentamiento antes de presionar. Presionamos para comprimir muelles, eso nos deja el espacio y colocamos arandela latón, plato con engranaje interior, disco embrague, separador, disco embrague, separador, disco de un cocho y que cierra la tapa, colocación del clip en su ceja interna, soltamos presión.

Aquí vemos el orden de montaje.
Colocando los muelles centrados, con un destornillador desde los laterales, no olvidemos encarar el agujero del primer plato con el de la campana.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/19_zpseff8e18d.jpg
REPARACIÓN EMBRAGUE VESPA 200

Apretamos el útil para compreimir los muelles, que nos dejan el espacio para introducir lo siguiente.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/20B_zps7fdb1aed.jpg
REPARACIÓN EMBRAGUE VESPA 200


aquí se ve el agujerito que hemos de hacer coincidir, a la izquierda entre los agujeros de dos muelles.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/21_zpsb81b1566.jpg
REPARACIÓN EMBRAGUE VESPA 200

Colocamos plato de engranaje, que apoya sobre arandela de latón y en su interior se centra con casquillo de bronce de la base.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/22_zps82ad434e.jpg
REPARACIÓN EMBRAGUE VESPA 200

Colocamos disco doble corcho.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/23_zpse589230d.jpg
REPARACIÓN EMBRAGUE VESPA 200

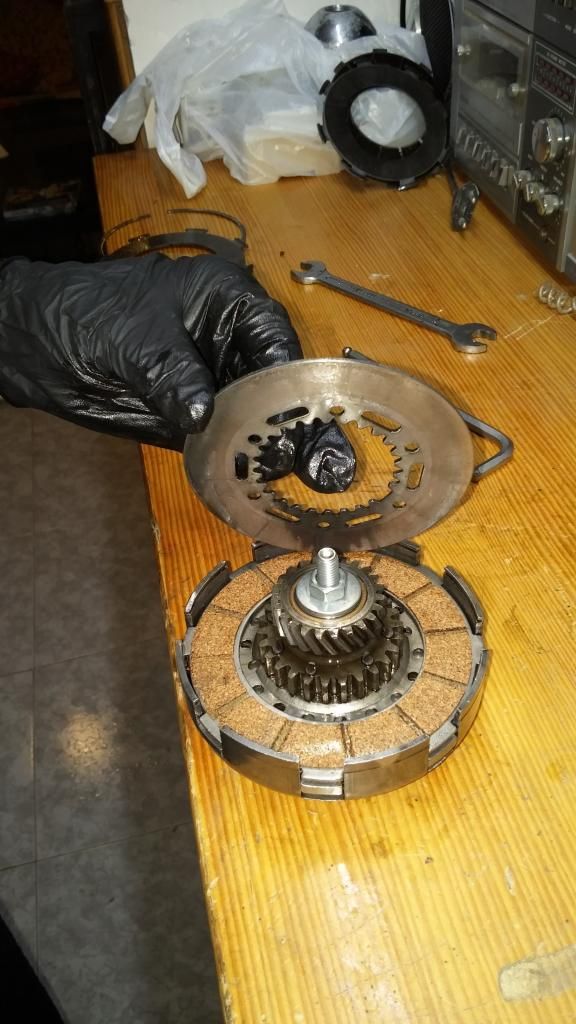

Separador
http://i1168.photobucket.com/albums/r500/flvm/embraguee/24_zps9ab9eca1.jpg
REPARACIÓN EMBRAGUE VESPA 200

Disco doble de corcho,
Otro separador, y último disco con concho hacia interior de campana.

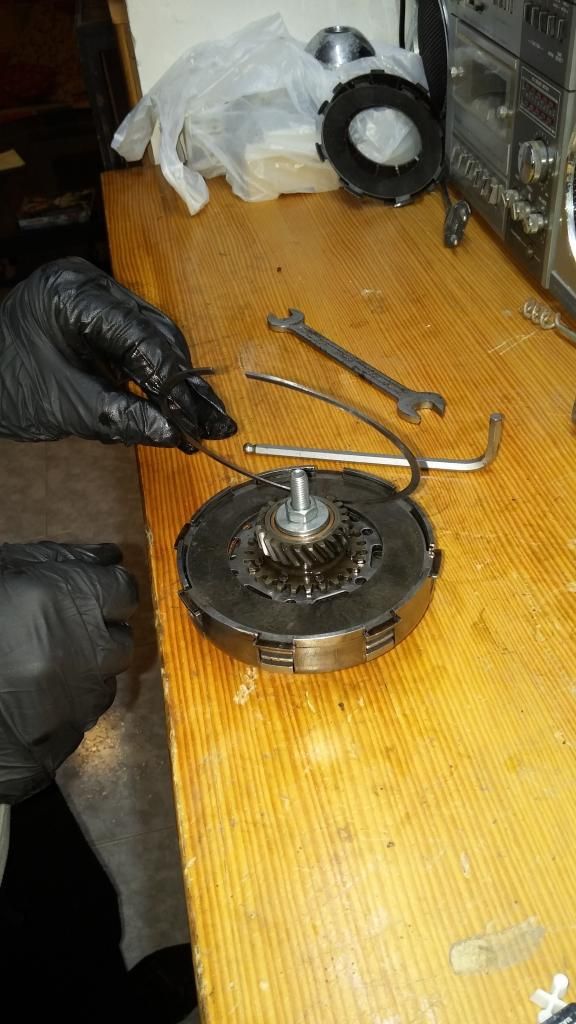

colocamos clip de cierre y quitamos útil de presión.
Asegurarnos que los muelles están todos en su sitio.
http://i1168.photobucket.com/albums/r500/flvm/embraguee/28_zpse4f8f603.jpg
REPARACIÓN EMBRAGUE VESPA 200


Procedemos  a insertar campana en el eje, encarando con precaución para que encare con chaveta. Entrará sobresaliendo tornillo para colocación de arandela almenada y tuerca.
http://i1168.photobucket.com/albums/r500/flvm/introducircampana_zps66c9790b.jpg
REPARACIÓN EMBRAGUE VESPA 200

Apretamos tuerca con útil, yo lo hago a mano, hay quien utiliza pistola de impacto.Colocar el util en forma de S para que no gire ,ya sabéis como cuando lo quitamos..
Cerrar arandela en el hueco de tuerca, actua de freno en la tuerca almenada
Colocar platillo de empujador, en el mismo sentido que estaba colocado, recordar hay una zona plana.
Para colocar el plato de cierre, soltar el empujador y colocarle un poco de grasa, eso lo dejara inmóvil hasta que lo posicionemos encarado poniendo el plato.
Apretamos alternando los tres tornillos de 10.

No es imprescindible cambiar el aceite, aunque ya que los discos han estado en aceite nuevo antes, aprovecho, elimino el viejo y añado el nuevo..ya sabéis..

 ;)Si os ocurre que al colocar los discos nuevos, la moto os da salidas de tirón,,que os pueden llevar al suelo, es debido al mal aclope de los separadores con los discos nuevos.
Según me ha explicado un mecánico que fue de vespa, lo que hacen cuando están montando y ocurre esto, es zimbrear un poco los separadores con una maza de nylón, normalmente a la primera suele solucionarse el tema, otros optan por cambiar separadores, aunque se de gente que no lo soluciono asi.
:o
Espero no os sea empalagoso, pero he decidido poner desmontaje y montaje para facilitar en lo posible a todo aquel que no lo haya realizado nunca.

Saludos desde Alicante. :) :)

« Última modificación: Febrero 05, 2015, 21:49 por Francisco »
MI PARQUE MOVIL:

V. 125N con Sidecar 1957
Seat 600D del 66
V. 125 L del 63
V. 200 E del 85
V. 50 del 71
V.a T5 Sport 19xx
Yamaha Drag Star 650

Desconectado osvaldo

  • Socio Scooter Club Almería
  • Scooterista destacado
  • *****
  • Mensajes: 1.598
  • cada uno cosecha lo que siembra
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #1 en: Enero 31, 2015, 10:22 »
gracias Francisco, muy buen post, para nada empalagoso, de eso se trata de ayudar y con tu post, te aseguro que le será muy útil a mas de uno, muy bien explicado
gracias compañero

vespa  tx200
vespa 160 en restauracion

Juanma

  • Visitante
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #2 en: Enero 31, 2015, 10:59 »
Buen trabajo y bien explicado seguro que a más de uno nos facilita estos post el servicio de mantenimiento de nuestras máquinas.
Gracias Paco y que buen hilo has abierto



100x100 scooter


Desconectado Francisco

  • Socio Scooter Club Almería
  • Listo para rodar
  • *****
  • Mensajes: 513
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #3 en: Enero 31, 2015, 14:54 »
Juanma, ya sabes esto para los atrevidos como yo,, jeje. Para los que os manejáis por ahí este post está de mas, pero seguro le viene bien a algún novato, como me pasa a mí.

Si alguien tiene imágenes relacionadas, que me las envíe y con gusto las incluyo, así lo dejamos mucho mas claro, al igual que se me ha olvidado algo, me gustaría lo dijerais y lo añado, por supuesto.
Gracias a todos.
MI PARQUE MOVIL:

V. 125N con Sidecar 1957
Seat 600D del 66
V. 125 L del 63
V. 200 E del 85
V. 50 del 71
V.a T5 Sport 19xx
Yamaha Drag Star 650

Desconectado Xuan

  • Carburando
  • *
  • Mensajes: 162
  • Ubicación: Madrid
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #4 en: Enero 31, 2015, 19:35 »
Francisco,
 Esto es una clase magistral de la sustitución de unos discos de embrague.
Creo que no se puede documentar ni explicar mejor. Muy buen aporte.

Un saludo


junio36

  • Visitante
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #5 en: Febrero 02, 2015, 16:15 »
gracias paco

Juanma

  • Visitante
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #6 en: Febrero 02, 2015, 16:30 »
Solo le saco un fallo, nunca le tiro a una tuerca almenada con la pistola de impacto, si patina una vez y tocas los dientes de la tuerca vas a alucinar para aflojarla....
Y un para-pistón lo prefiero a el gancho para aflojar el embrague ¡
Solo dos detalles el resto genial



Desconectado Francisco

  • Socio Scooter Club Almería
  • Listo para rodar
  • *****
  • Mensajes: 513
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #7 en: Febrero 03, 2015, 10:09 »
Tienes toda la razon, por eso aunque se ve pistola, yo hago a mano con el gancho casero.No uso el parapiston, aunque tengo uno.
Aunque no sean almenadas no me gusta utilizar pistola en las tuercas de embrague, ya quite una una vez que se le habia comido el paso de la tuerca.
De echo hasta la de tambor de rueda, me gusta a mano con palanca.
Gracias Juanma y cuidaros..
MI PARQUE MOVIL:

V. 125N con Sidecar 1957
Seat 600D del 66
V. 125 L del 63
V. 200 E del 85
V. 50 del 71
V.a T5 Sport 19xx
Yamaha Drag Star 650

Desconectado sprint150

  • Carburando
  • *
  • Mensajes: 59
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #8 en: Febrero 03, 2015, 20:54 »
Buenas...muy claro e ilustrado.
Pero como detalle para la proxima cambia el casquillo de bronce por un rodamiento....ese no se gasta "nunca"

Desconectado fufo83

  • Listo para rodar
  • **
  • Mensajes: 383
  • Ubicación: macael
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #9 en: Febrero 03, 2015, 21:43 »
bien ilustrado
estamos en restauracion

Desconectado Francisco

  • Socio Scooter Club Almería
  • Listo para rodar
  • *****
  • Mensajes: 513
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #10 en: Febrero 03, 2015, 21:49 »
Buenas...muy claro e ilustrado.
Pero como detalle para la proxima cambia el casquillo de bronce por un rodamiento....ese no se gasta "nunca"

Buen detalle, de echo no lo sabia..lo tendre en cuenta para la proxima,te importa si lo añado en el propio post?, para que sirva a los que entren. El rodamiento es de rodillos y sustituye el bronce o es piezá entera de plato con engranaje?sabes las medidas?
« Última modificación: Febrero 03, 2015, 21:55 por Francisco »
MI PARQUE MOVIL:

V. 125N con Sidecar 1957
Seat 600D del 66
V. 125 L del 63
V. 200 E del 85
V. 50 del 71
V.a T5 Sport 19xx
Yamaha Drag Star 650

Juanma

  • Visitante
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #11 en: Febrero 03, 2015, 22:42 »
Buenas...muy claro e ilustrado.
Pero como detalle para la proxima cambia el casquillo de bronce por un rodamiento....ese no se gasta "nunca"

Ya me comento sergio lo de ese rodamiento

Desconectado sprint150

  • Carburando
  • *
  • Mensajes: 59
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #12 en: Febrero 04, 2015, 00:59 »
...Siiii solo es el rodamiento de agujas es 24x28x17 quitar el casquillo y meter el rodamiento directamente y además en la TX llevo el embrague tipo cosa que llevan las ultimas PX200 disco de 23 dientes y 8 muelles.
Todo el manejo del embrague es mas suave y "rápido" con menos desgaste.
Teniendo en cuenta que es una vespa....;)

Desconectado Francisco

  • Socio Scooter Club Almería
  • Listo para rodar
  • *****
  • Mensajes: 513
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #13 en: Febrero 05, 2015, 21:11 »
...Siiii solo es el rodamiento de agujas es 24x28x17 quitar el casquillo y meter el rodamiento directamente y además en la TX llevo el embrague tipo cosa que llevan las ultimas PX200 disco de 23 dientes y 8 muelles.
Todo el manejo del embrague es mas suave y "rápido" con menos desgaste.
Teniendo en cuenta que es una vespa....;)
[/qurote]
Con tu permiso lo incluyo en el post, en lamparte de arriba,asi facilitamos la reparación a los compañeros.
Gracias por tu aporte esa es la idea, que quede lo mejor posible contribuyendo todos, lo que creo beneficia al foro.
MI PARQUE MOVIL:

V. 125N con Sidecar 1957
Seat 600D del 66
V. 125 L del 63
V. 200 E del 85
V. 50 del 71
V.a T5 Sport 19xx
Yamaha Drag Star 650

Desconectado Francisco

  • Socio Scooter Club Almería
  • Listo para rodar
  • *****
  • Mensajes: 513
Re:REPARACIÓN EMBRAGUE VESPA 200
« Respuesta #14 en: Febrero 05, 2015, 21:34 »
...Siiii solo es el rodamiento de agujas es 24x28x17 quitar el casquillo y meter el rodamiento directamente y además en la TX llevo el embrague tipo cosa que llevan las ultimas PX200 disco de 23 dientes y 8 muelles.
Todo el manejo del embrague es mas suave y "rápido" con menos desgaste.
Teniendo en cuenta que es una vespa....;)
[/qurote]

Con tu permiso lo incluyo en el post, en la parte de arriba,asi facilitamos la reparación a los compañeros.
Gracias por tu aporte esa es la idea, que quede lo mejor posible contribuyendo todos, lo que creo beneficia al foro.

Incluído..
